预制式不锈钢烟囱

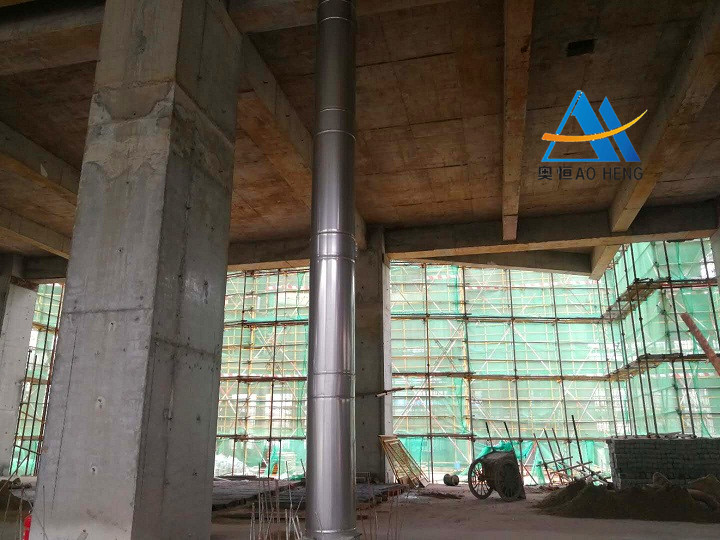

预制式不锈钢烟囱主要用于锅炉、冷热水器、柴油发电机组、焚烧炉、工业plamet系统、空调直燃机组等设备的排烟排气系统,是适合我国高层建筑内置(附壁)安装使用的新型产品。它彻底摆脱了传统的不锈钢烟囱在狭窄竖井内现场焊接安装、保温等高空作业的难题,具备重量轻、耐腐蚀、隔热性能佳、使用寿命长、外形美观、装卸简单等优点而得到广泛应用。产品为分段组合式结构,可按照设计和建筑施工的要求制作成任意走向和规格,烟囱的内外筒组合及隔热材料的填充均在车间内完成制作,各部件都为车间预制,半成品运至工地组装,通过TDF法兰连接,先进的连接工艺使产品安装方便快捷无需焊接,降低施工难度提高安装效率。材料精选各类不锈钢,可承载0.15Mpa的压力,800度以上的高温,使用寿命长。
产品材质:
烟道内胆材质的选择是由排烟环境决定,燃油燃气锅炉烟气,配房油烟气等温度低于300度,腐蚀性较低的烟气,通常采用SUS304不锈钢板,柴油发电机组等高温烟气或腐蚀性较强的烟气排放应选用SUS316不锈钢板。烟道外壁可选SUS304不锈钢板或镀锌钢板,室外烟道外壁应选择SUS304不锈钢板。保温材质选用硅酸铝填充结合耐高温发泡材料,安装现场连接处采用硅酸铝纤维毡材料。保温层厚度通常根据不同排烟介质温度,选用50mm、75mm、100mm厚度的保温材料。具体可参考《烟囱外壁满意度表》。
焊接工艺:
使用母体自熔单面焊接双面成型的全自动焊机,配备电弧跟踪系统,采用独特的双面氩气保护工艺,焊接性能稳定,焊缝成型更好,更大程序提高焊缝光洁度,使焊接质量达到压力容器的焊接标准。
成型工艺:
使用专业的液压成型机加工,产品成型形状好,配合精度高,最大程度减少工件加工后的板材结构损伤,加工处光滑圆整,采用突筋加工后筒体强度增大2.5倍。
保温工艺:
引进先进的插式卡箍连接工艺,解决国内焊接连接方式,焊接质量不稳定的难题,节省了因传统法兰连接占据的可贵空间,极大提高了建筑物的实用空间,满足狭窄井道的安装条件。
连接工艺:
采用先进的TDF法兰连接工艺,欧米伽型卡箍收紧后缝隙小,密封性能优育,解决了传统焊接工艺连接时,焊接质量不稳定的难题,节省了因传统法兰连接工艺所占据的可贵空间,极大提高了建筑物的使用空间,满足狭窄井道的安装条件。
产品结构:
由直筒、三道、弯头、连接抱箍、组合支架等部件构成,根据系统需求选配避雷装置、防雨帽、波纹补偿器、排污装置、防爆装置、调节阀、消声器等。通常20-25米设置一副波纹补偿器吸收烟道热胀冷缩集中应力。
产品特点:
1.产品安全可靠、耐高温、耐腐蚀、隔热保温性能好。
2.技术先进、结构合理、工艺稳定、质量可靠;使用寿命长而且平时无需维修保养。
3.重量轻、支架组合合理、现场安装童便、快捷;可大幅度减轻劳动强度,降低安装费用。
4.安装方便:将艰难复杂的在高空狭窄的竖井内制作安装的工艺转化为车间制作、一体成型、运至现场组合安装,不仅简化了安装程序,而且确保了内胆、隔热层、外壳诸多环节中的制作质量 问题。同时,现场组合安装变得更方便。
5.外形美观、大方,可作为附壁式烟囱点缀建筑的外立面。
6.性能好,是砖、水泥、普通碳钢板烟囱的更新换代产品。
